FYSETC S6

Descubre esta gran placa que nos aporta potencia y muchas opciones de ampliaciĆ³n.

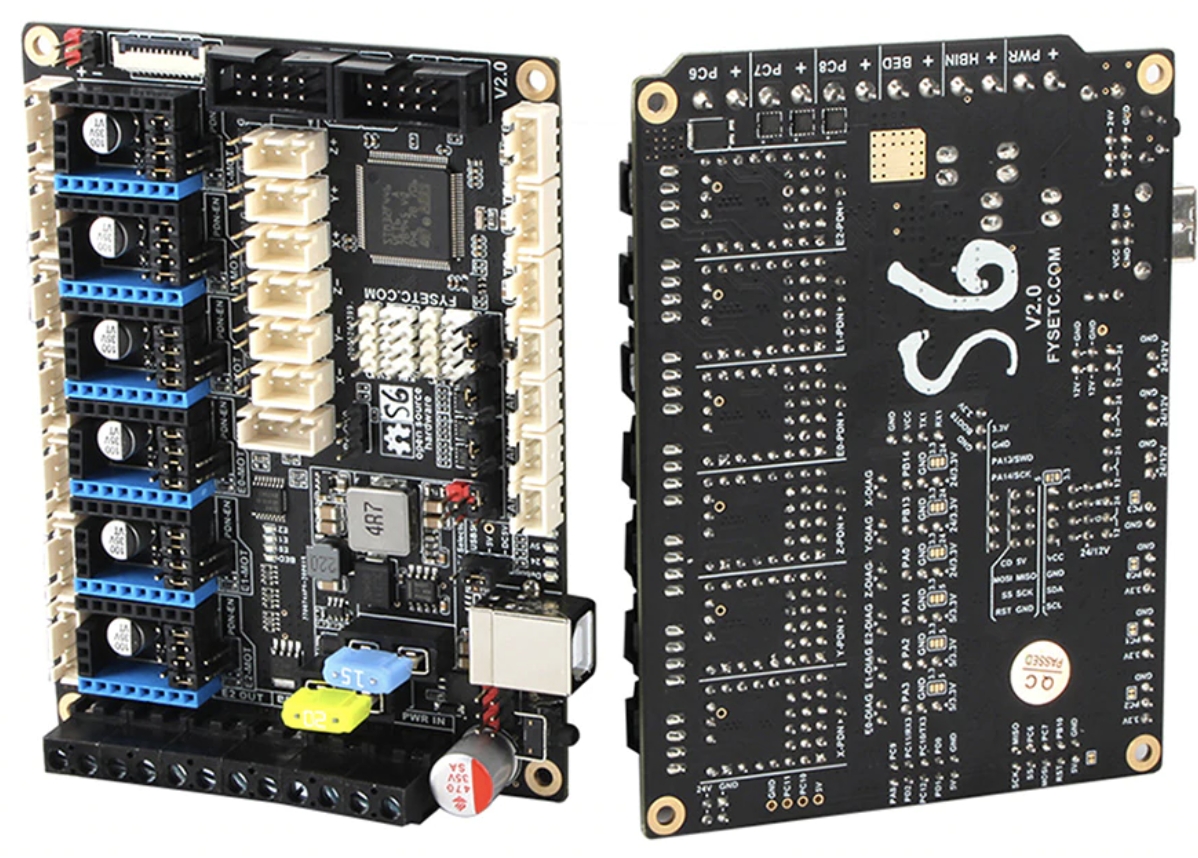

La Fysetc S6 es una controladora para nuestras impresoras 3D o CNC que nos aƱadirĆ” opciones de ampliaciĆ³n y funcionalidad increĆ­bles.

Con uno de las MCUs mƔs potentes (STM32F446 32b) no te quedarƔs atrƔs en potencia o en opciones de uso de cualquier firmware actual.

Soportando 6 zĆ³calos para drivers en un formato compacto, mĆ”xima compatibilidad con los mĆ”s importantes firmwares y muchas otras mejoras que revisaremos a continuaciĆ³n.

Si necesitas mĆ”s informaciĆ³n o ayuda no dudes a unirte al grupo de Telegram de FYSETC https://t.me/fysetcā€Œ

Os recordamos que tienes mas guias de ayuda en nuestro bot de Telegram @ThreeDWorkHelpBot

Donde comprarla?

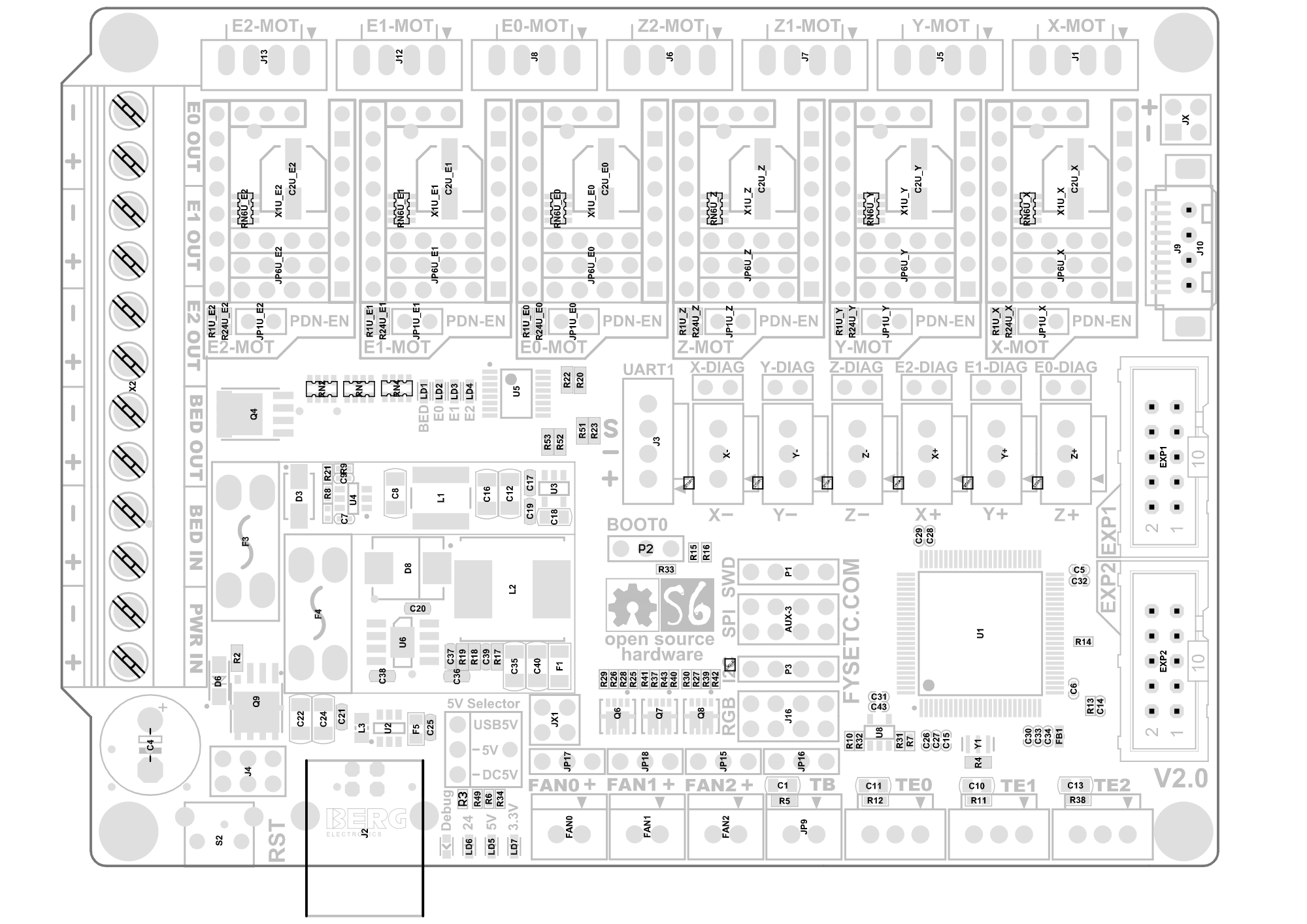

Diagramas Fysetc S6

En los siguientes diagramas de cableado y de pines podrƩis encontrar las inmensas posibilidades y potencia de esta placa.

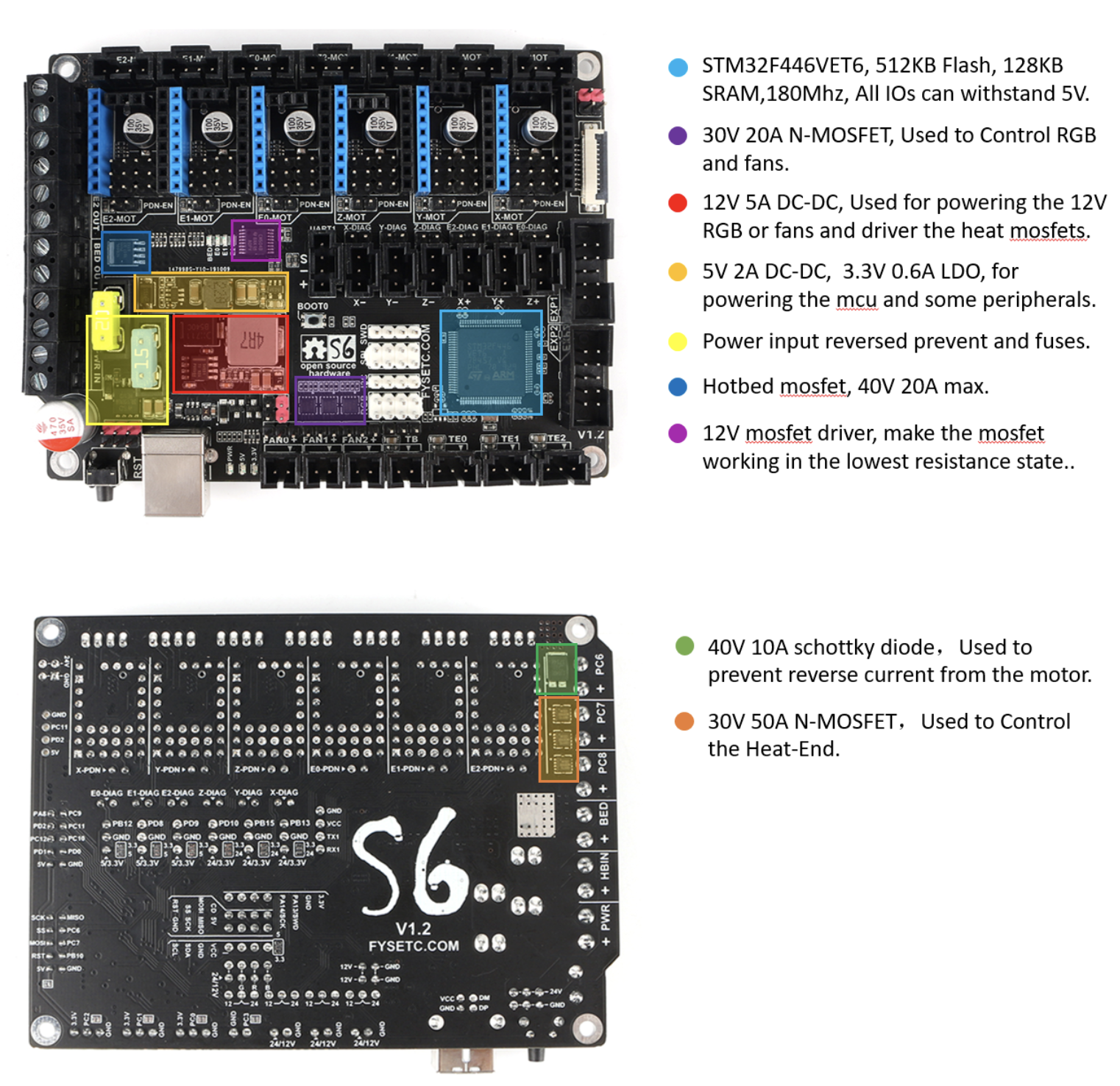

CaracterĆ­sticas

  • TamaƱo compacto 117x87mm

  • Procesador STM32F446 a 180Mhz... una autĆ©ntica bestia!!!

  • 6 drivers con soporte UART y SPI que en el caso de usar TMC cuentan con pines para una configuraciĆ³n sencilla

  • AlimentaciĆ³n 24v con conversores de corriente a 12V/5A, 5V/8A (especialmente pensado para Raspberry Pi, tiras leds y otros accesorios)

  • ProtecciĆ³n con fusibles de fĆ”cil sustituciĆ³n para protecciĆ³n de la entrada de corriente principal y cama caliente

  • Conector especial para sensor de nivelaciĆ³n adaptable a diferentes voltajes (24v/5v/3.3v) para la mayor compatibilidad

  • 10 salidas PWM controladas por MOSFET!!! (1 cama caliente, 3 HotEnd, 3 ventiladores, 3 para tiras RGB)

  • 3 conectores para sensores de temperatura pudiendo usar thermistores o thermoacopladores (AD597 necesario)

  • Hasta 8 ventiladores controlables (usando solamente un extrusor y sin leds RGB)!!!, 2 tiras RGB (12v o 24v) y 1 tira NeoPixel 5v

  • Conectores UART para conexiĆ³n y alimentaciĆ³n de una Raspberry Pi sin necesitad de cables externos

  • 2 conectores para mĆ³dulos SD

  • Conector SD en la placa

  • Conector USB

  • Conectores EXP para pantallas LDC/TFT o USART, I2C, CAN

  • Bootloader para actualizar firmware por SD o por USB

Conexiones Fysetc S6

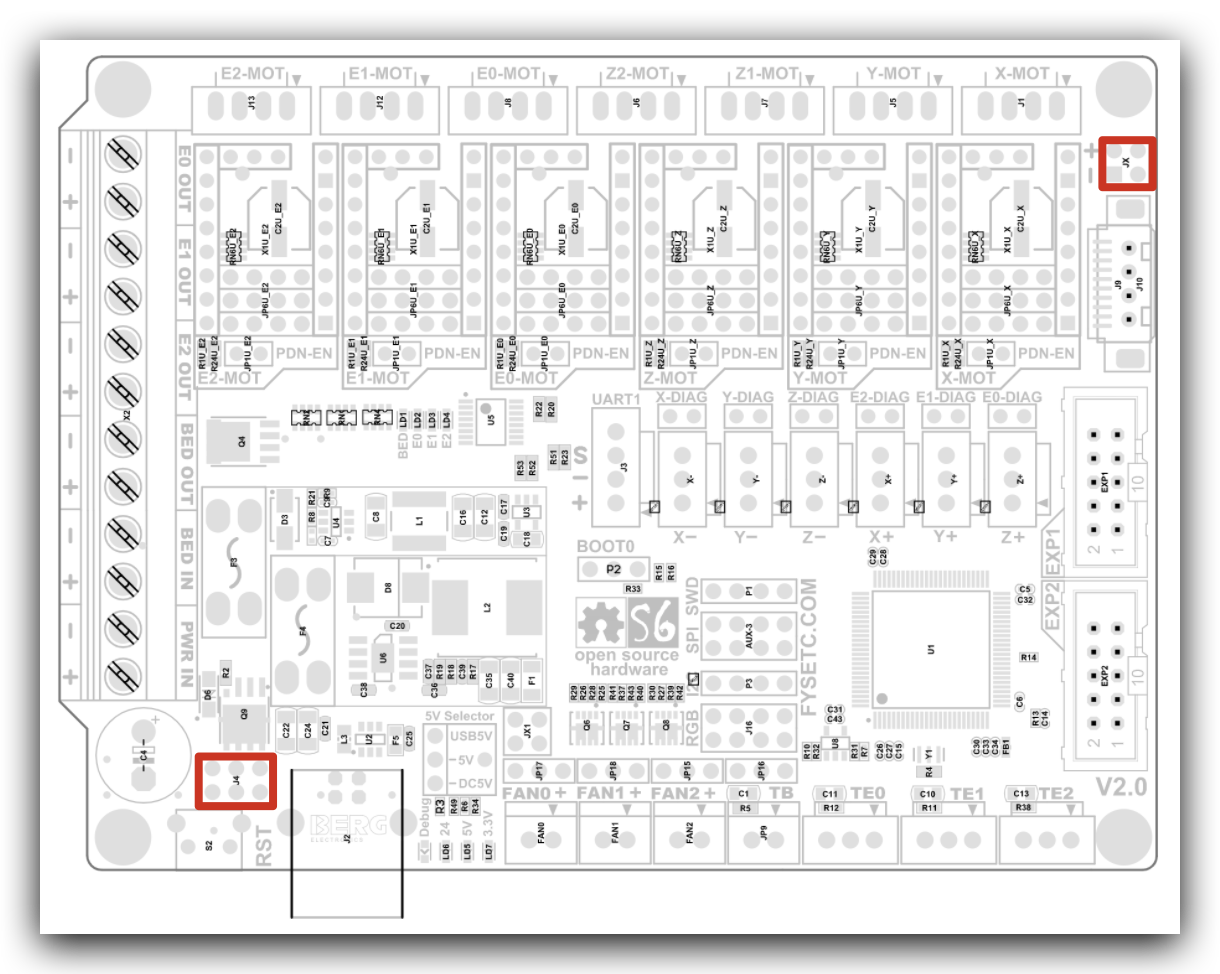

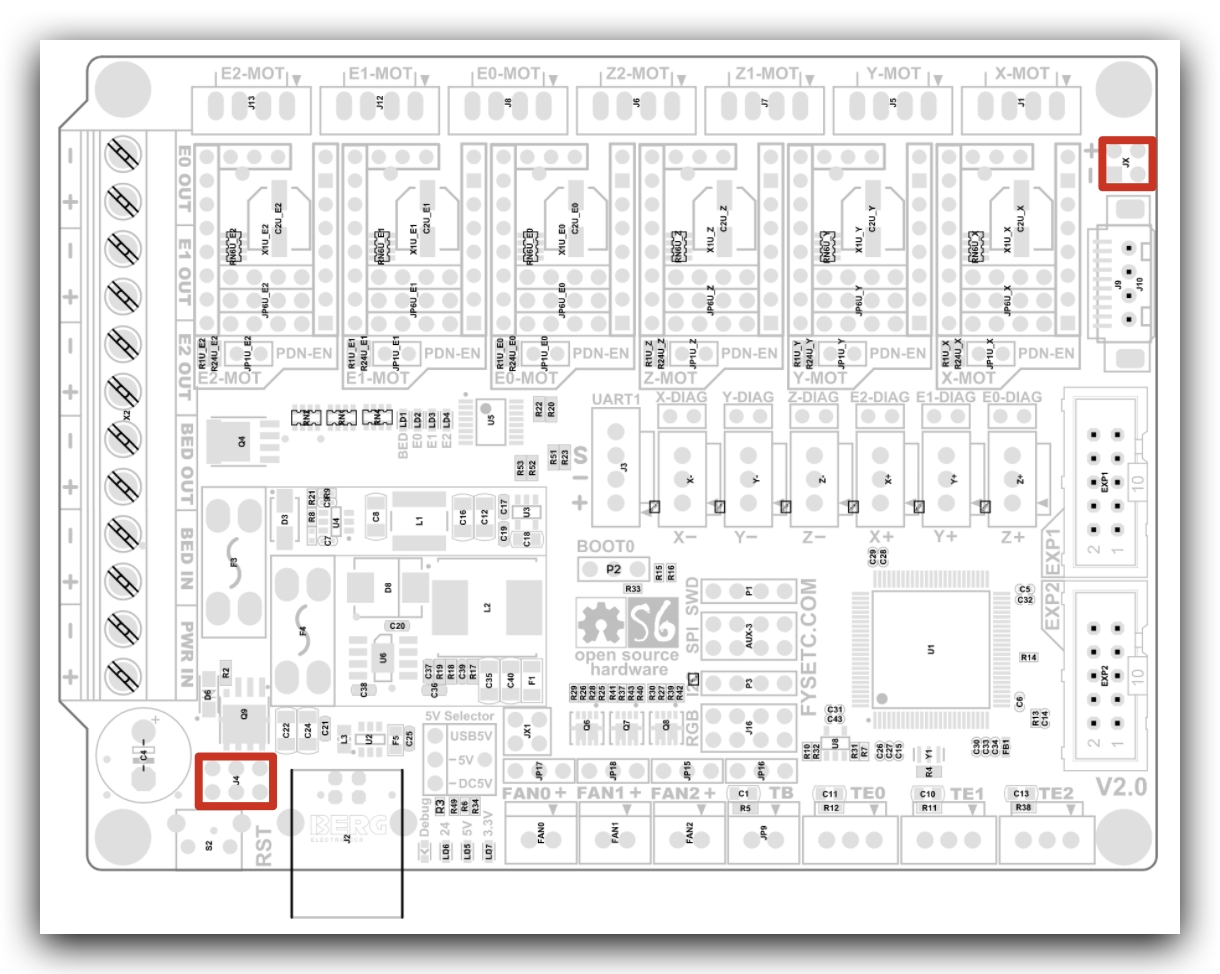

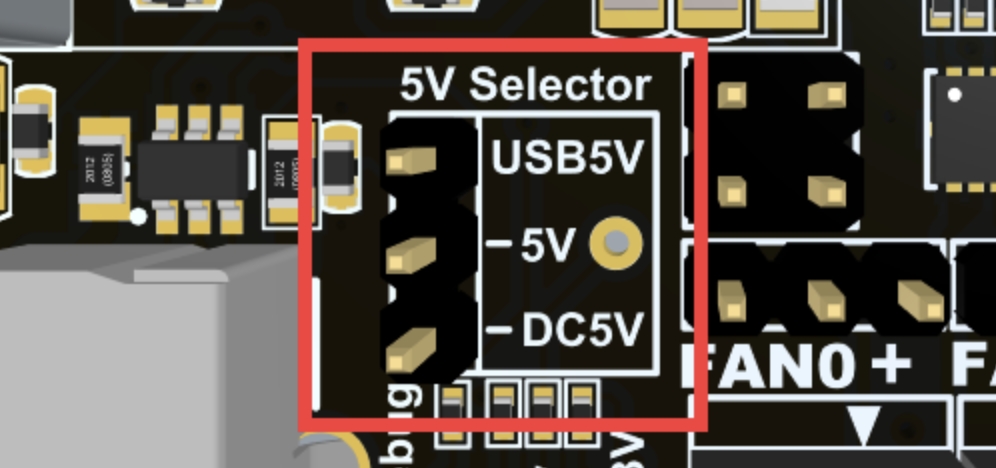

Jumper selecciĆ³n de fuente de alimentaciĆ³n

La Spider dispone de un jumper para seleccionar la alimentaciĆ³n a usar entre USB o adaptador interno 5V (requiere la fuente de alimentaciĆ³n conectada) que evita desagradables problemas que pueden ocurrir al mezclar alimentaciones diferentes.

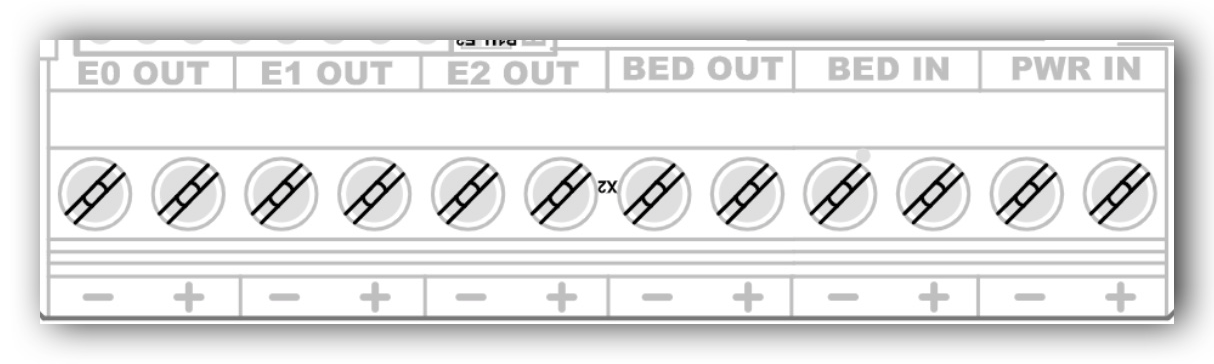

Conectores de alimentaciĆ³n

Tal como hemos comentado anteriormente esta placa dispone de un arsenal de conexiones y opciones asĆ­ que la parte de alimentaciĆ³n no podrĆ­a ser menos contando con las 3 salidas para extrusores, otra mĆ”s para la cama... y con dos entradas de corriente una general y otra para la cama.

TambiĆ©n contamos con otras salidas de alimentaciĆ³n de 24v para la alimentaciĆ³n de perifĆ©ricos u otros componentes:

Endstops (finales de carrera)

En esta ocasiĆ³n contamos con los tĆ­picos conexiones para endstops.

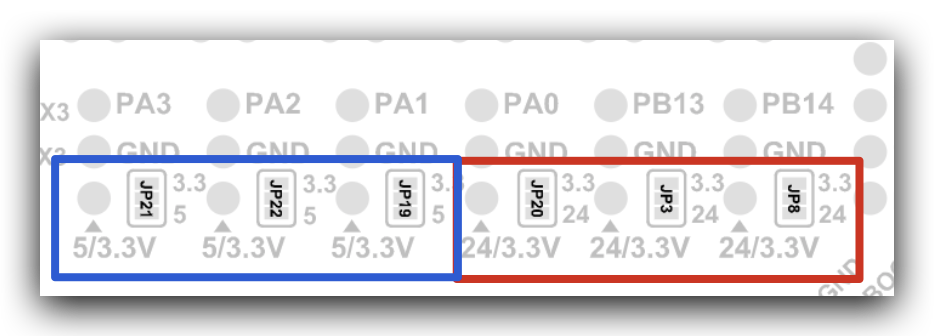

De nuevo Fysetc ha implementado mejoras muy interesantes en los conectores de final de carrera donde con mucha frecuencia conectamos sensores de nivelaciĆ³n que pueden requerir de diferentes voltajes asĆ­ que se han incluido unos jumpers (mediante puente de soldadura) para que podamos escoger el voltaje que entregarĆ” cada conexiĆ³n.

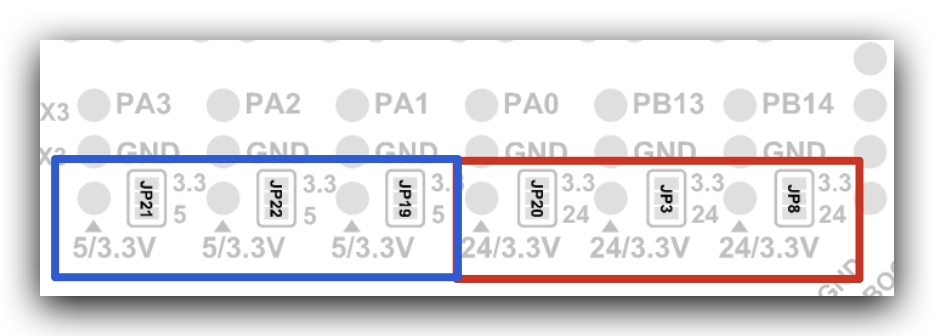

Donde tenemos dos bloques de conectores que pueden usar dos tipos de voltajes:

  • Conectores X+/Y+/Z+, podremos escoger 5v o 3.3v (defecto)... indicado por ejemplo para sensores bltouch de 5v

  • Conectores X-/Y-/Z-, podremos escoger 24v o 3.3v (defecto)... estos conectores estĆ”n especialmente indicados para conectar sensores de nivelaciĆ³n inductivos/capacitativos

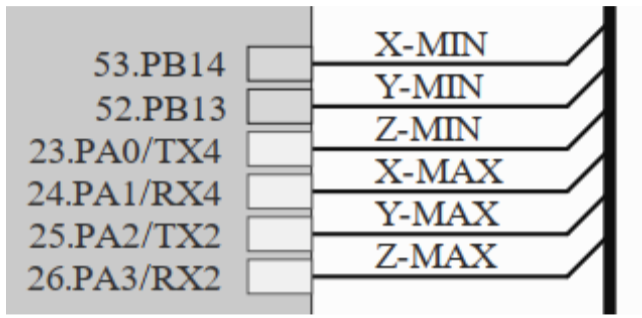

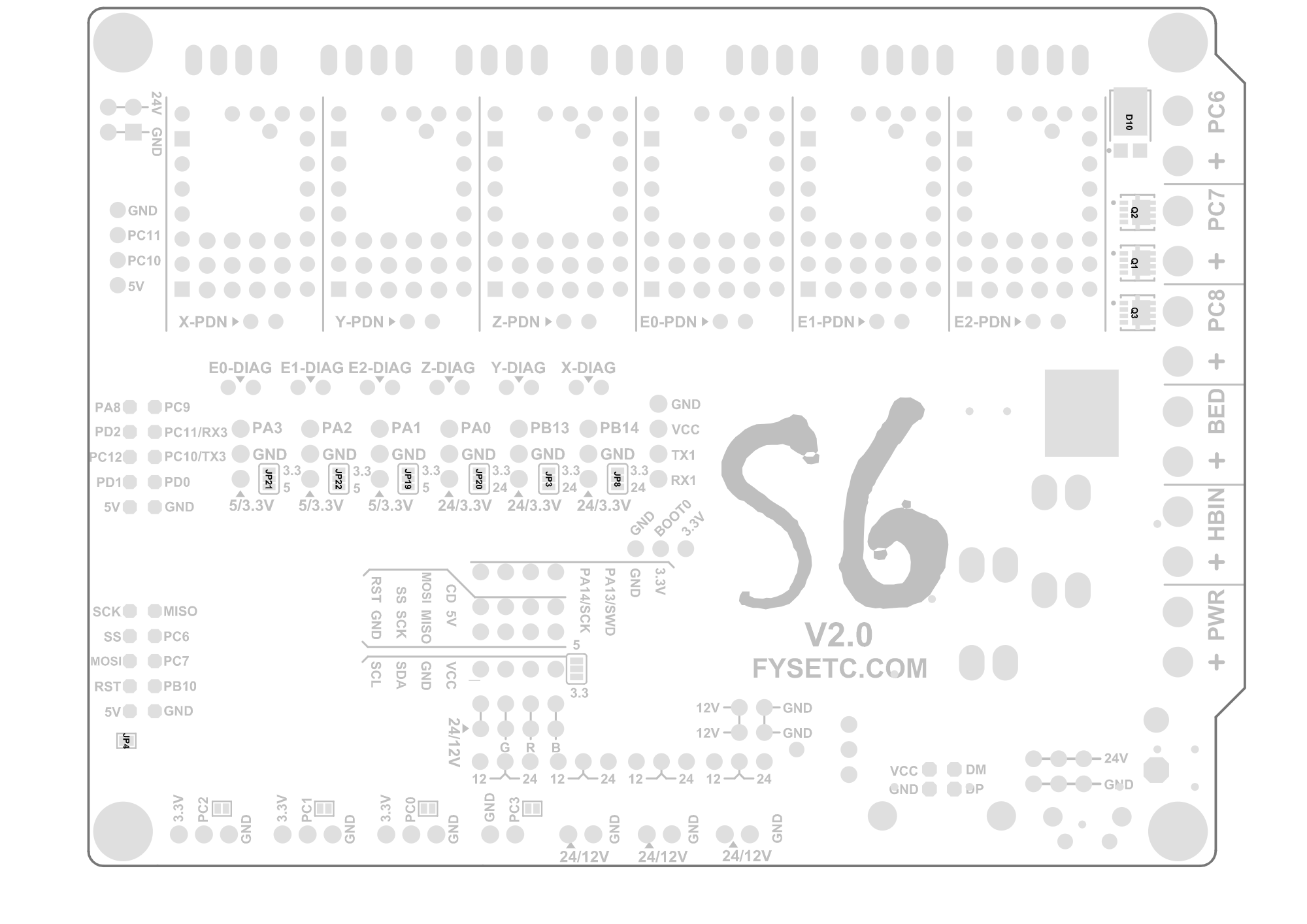

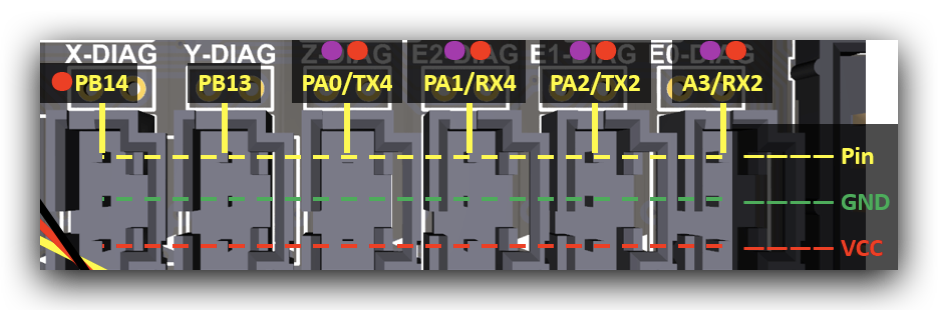

Otro aspecto importante sobre los conectores endstops es que disponemos de varios con funciones ADC (punto morado) y PWM (punto rojo) muy Ćŗtiles para el uso de servos, leds o similares. En el siguiente esquema podremos ver el tipo de cada uno:

Bltouch

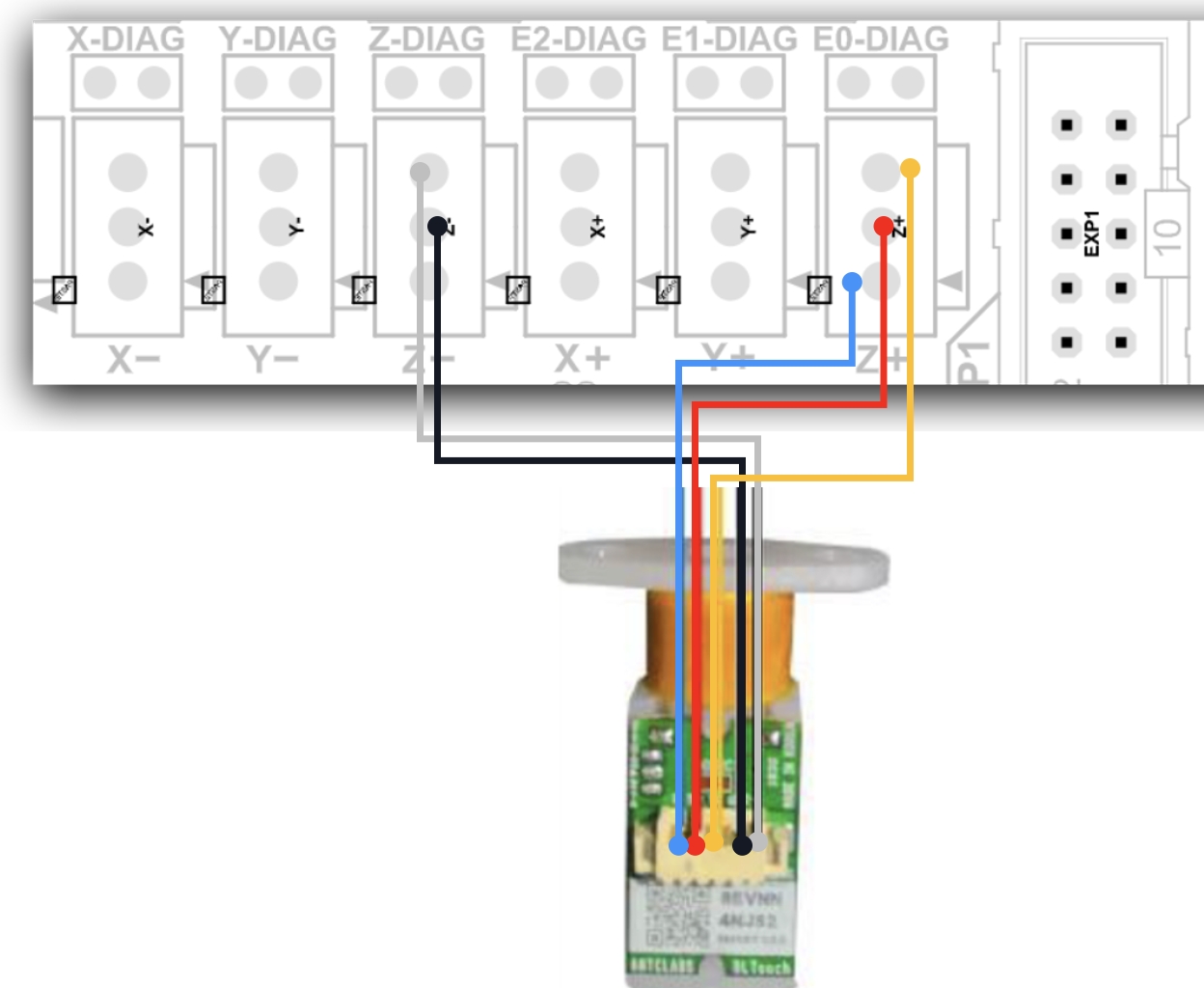

La instalaciĆ³n de un sensor de nivelaciĆ³n del tipo Bltouch es muy sencilla y la podemos realizar usando el siguiente esquema:

Os aconsejamos revisar nuestra guĆ­a de Bltouch para mĆ”s informaciĆ³n sobre su instalaciĆ³n y configuraciĆ³n.

Ventiladores

La Fysetc S6 cuenta con conexiones para 3 ventiladores gestionables. AdemĆ”s de esta gran mejora al poder gestionar estos 3 ventiladores y tal como comentĆ”bamos en las caracterĆ­sticas de esta placa podemos, sin necesidad de ningĆŗn convertidor de corriente, configurar para que las salidas del ventilador sean de 24v o 12v para aquellos casos que usemos ventiladores silenciosos para nuestra electrĆ³nica o hotend.

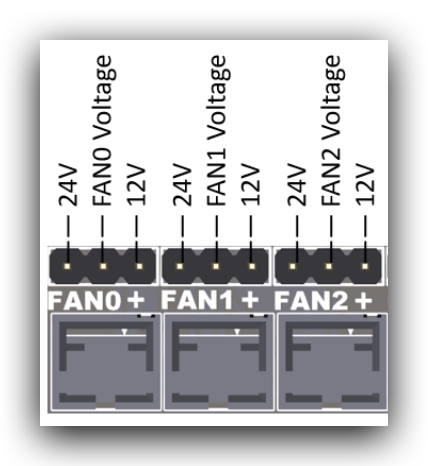

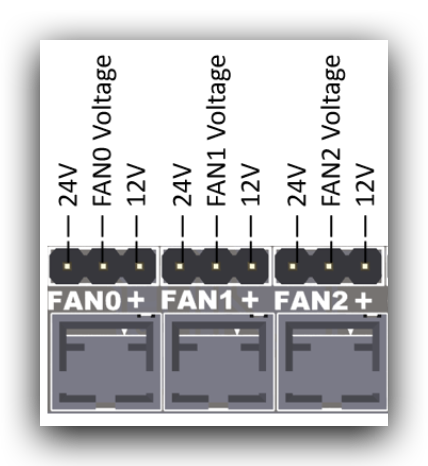

Para ello deberemos poner el jumper correspondiente entre FAN0/1/2 Voltage y el voltaje que queramos usar. En el siguiete diagrama podremos verlo fƔcilmente.

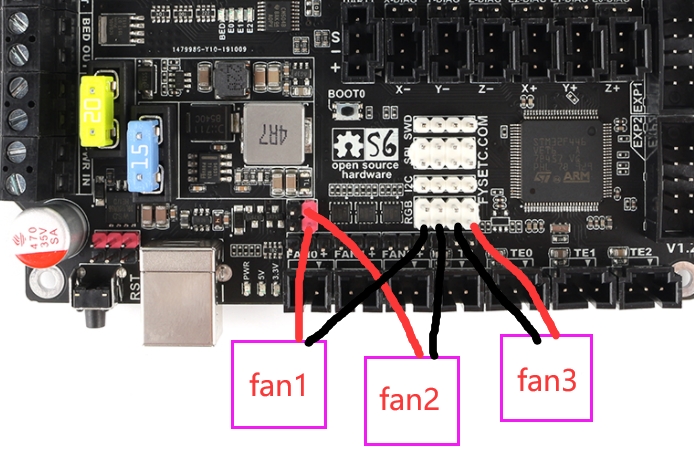

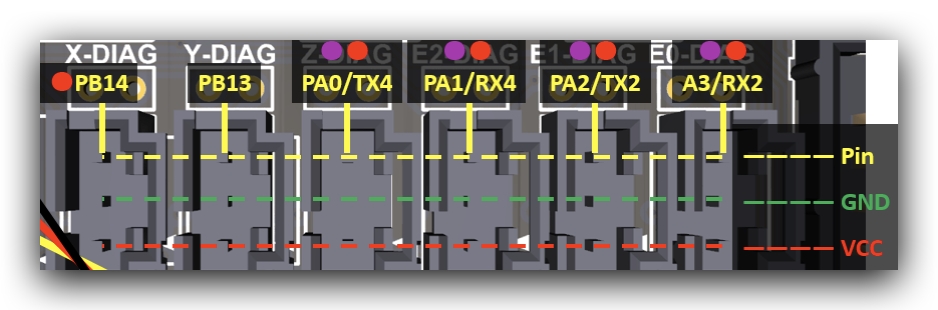

En el caso que necesitemos mƔs ventiladores controlables o para sustituir los actuales podemos usar los siguientes pines en el caso de no usar leds RGB.

Recuerda que el pin PWM de seƱal es el que se conecta a GND en los ventiladores.

Drivers

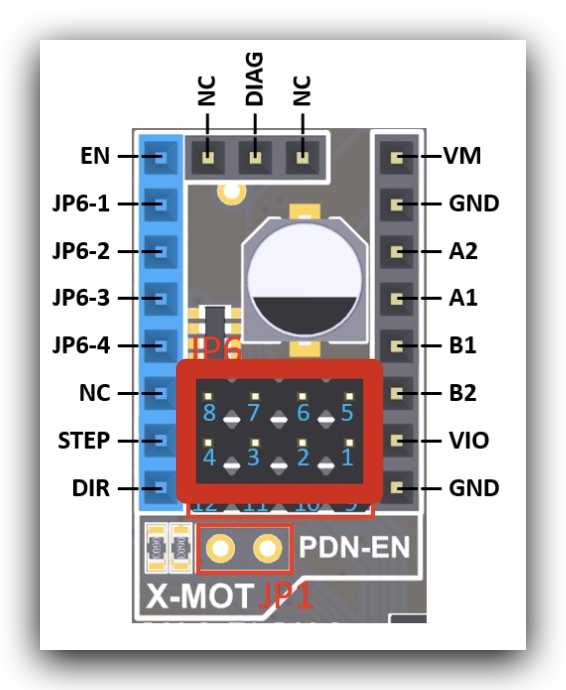

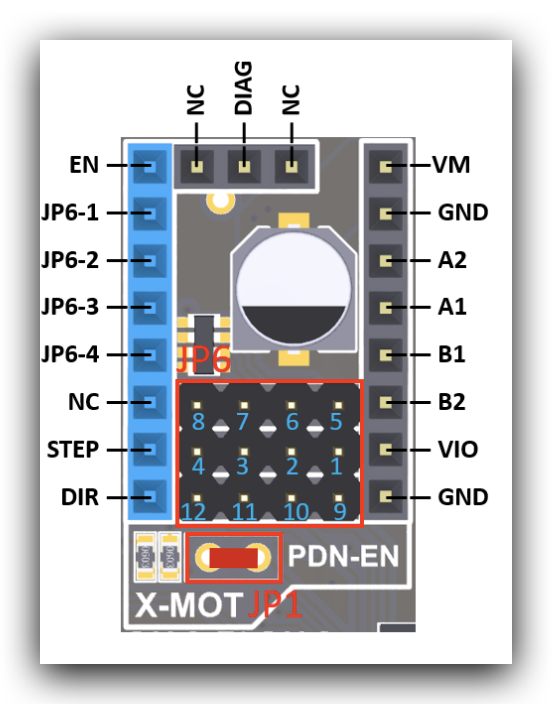

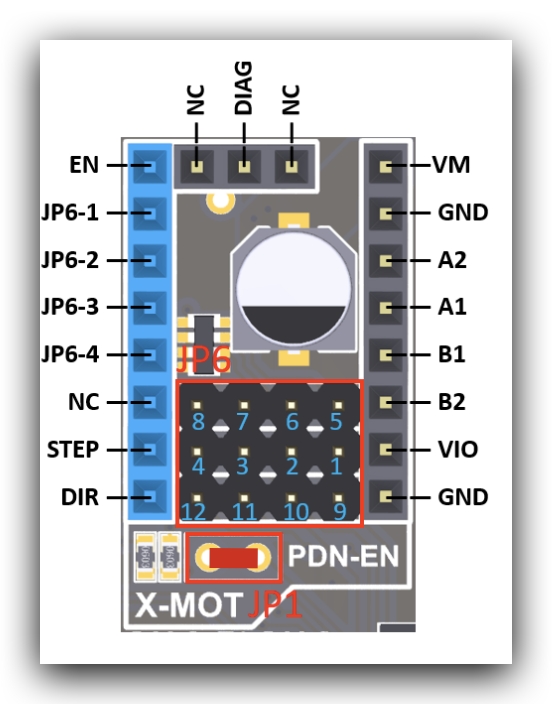

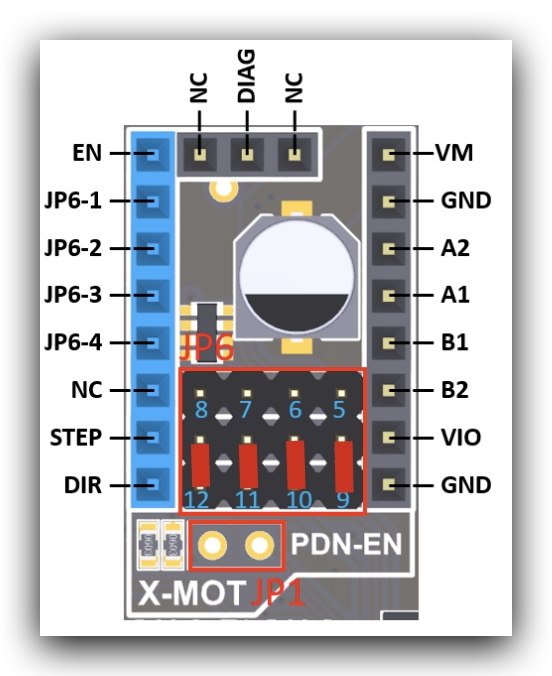

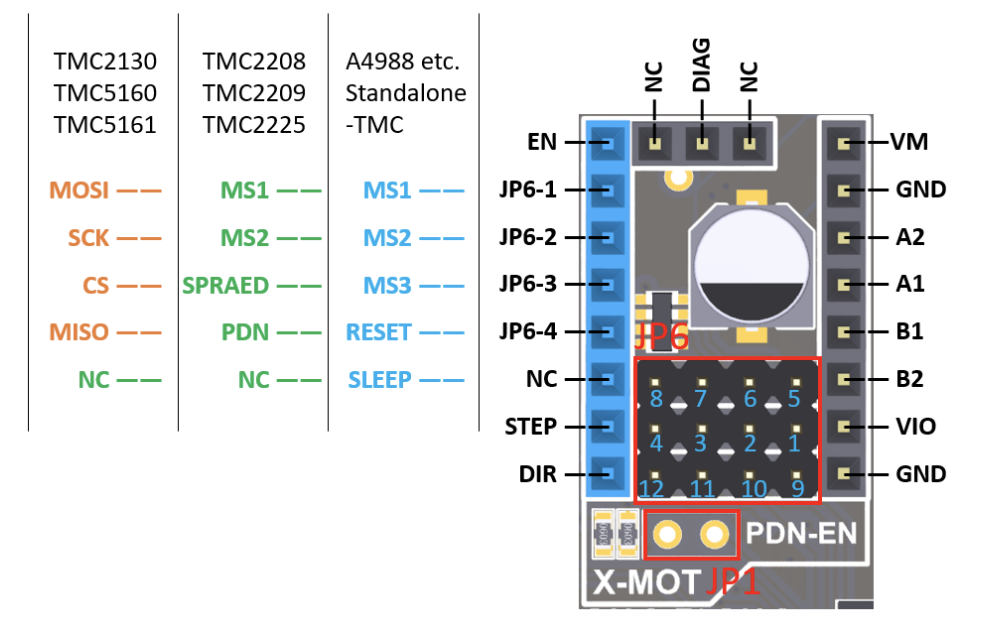

La Fysetc S6 dispone de una extensa configuraciĆ³n de jumpers/pins (JP1 y JP6) para poder soportar una gran variedad de drivers.

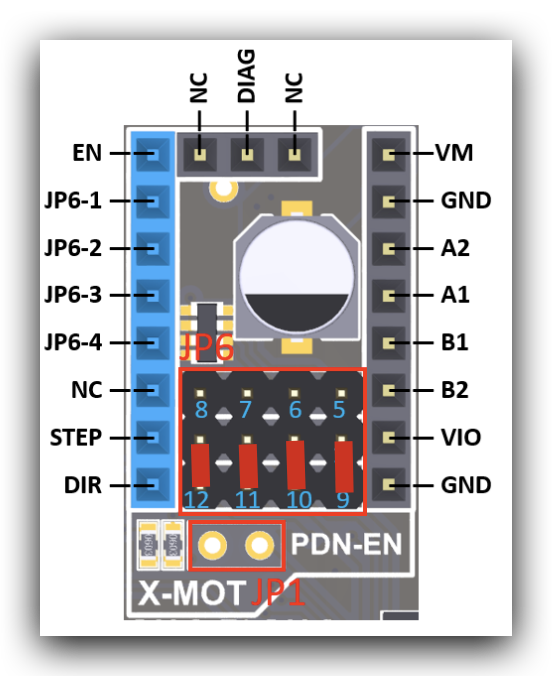

Para el uso de drivers TMC2208/2225 o TMC2209/2226 en modo UART (inteligente) solamente necesitaremos colocar un jumper en JP1 el resto de configuraciĆ³n ser realizarĆ” directamente mediante nuestro firmware (microsteps, vref, modo, etc...).

Una funcionalidad muy interesante para drivers UART/SPI inteligentes, que lo soporten, es SensorLess que permite usar el propio motor como final de carrera ahorrando en componentes, puntos extra de fallo y cableado. PodĆ©is tener mĆ”s informaciĆ³n y detalle en nuestra guĆ­a de Sensorless para Marlin.

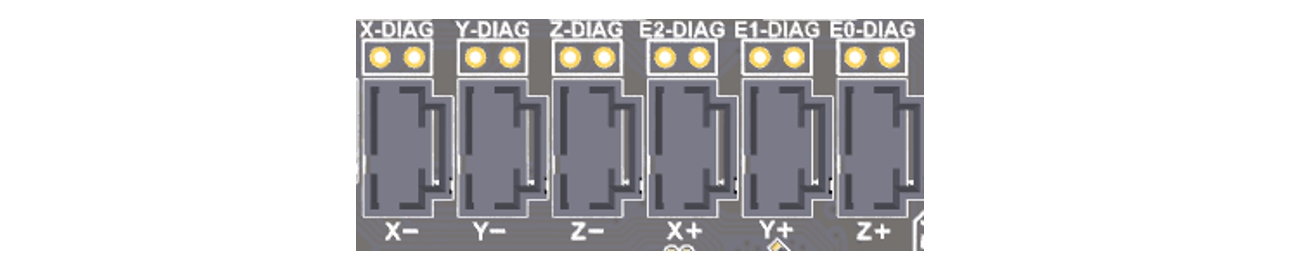

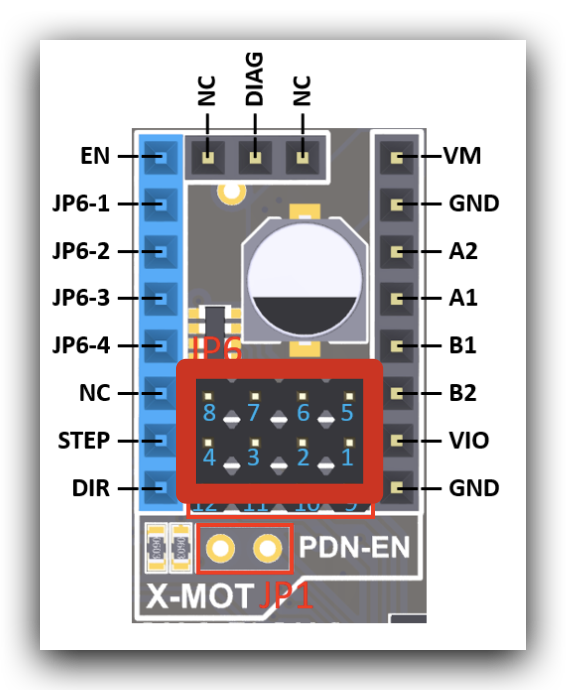

En el caso de la Fysetc S6 disponemos de unos pines que colocando el correspondiente jumper nos permiten enviar la seƱal DIAG del driver al endstop. Recordar que al activar este jumper deberemos tener correctamente configurado nuestro firmware.

El uso de Sensorless es aconsejable Ćŗnicamente para ejes X e Y

Conectores para LCD

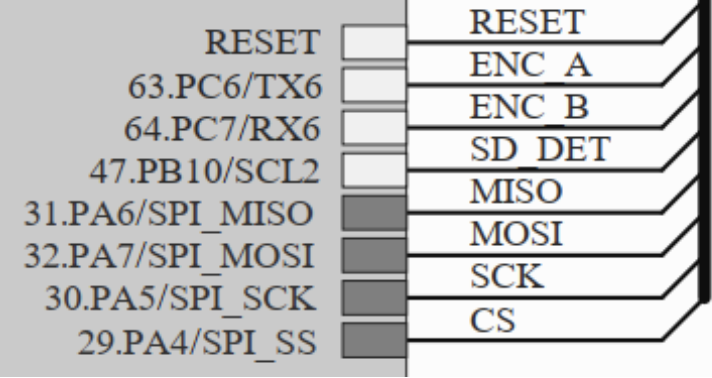

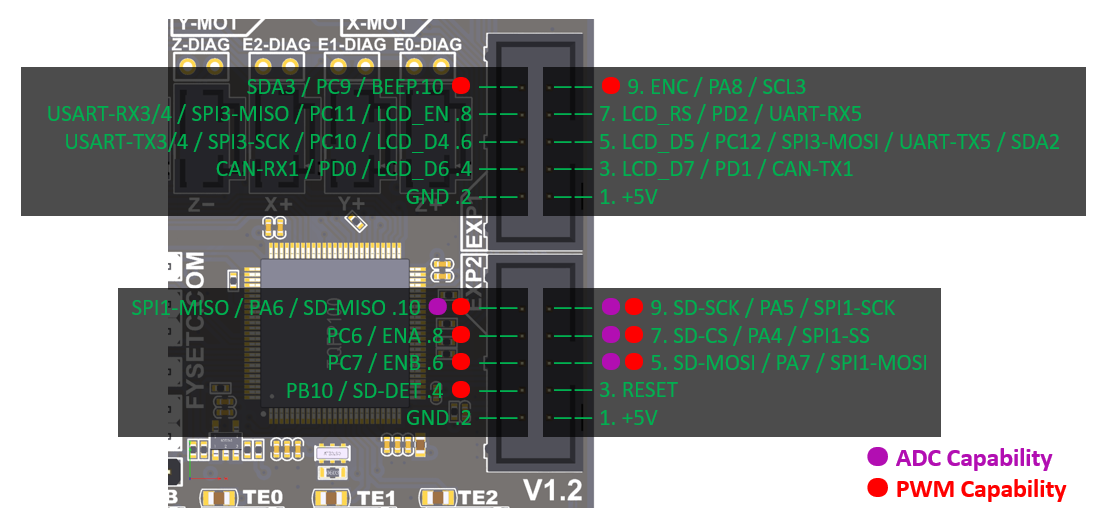

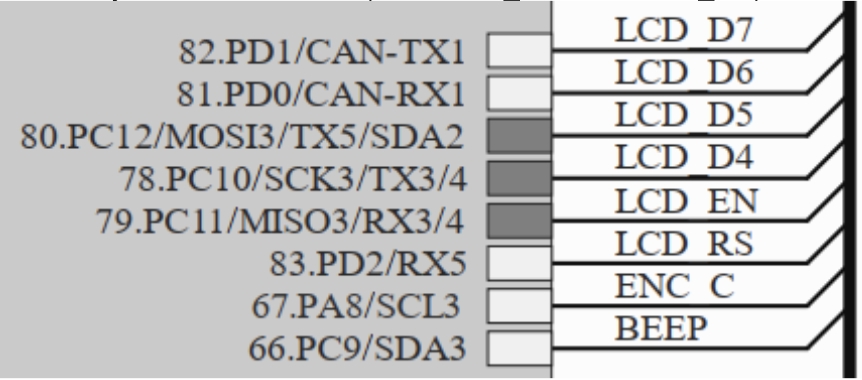

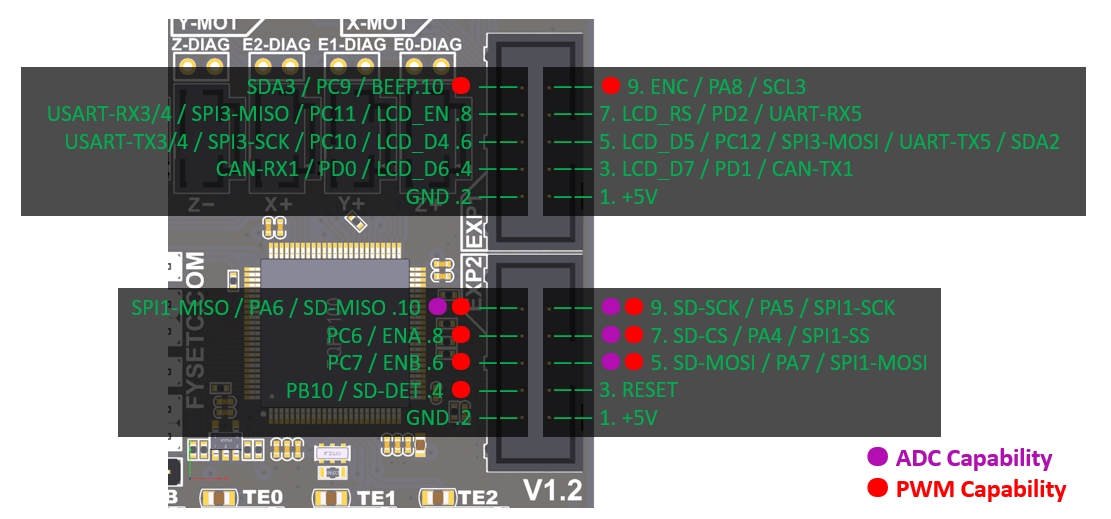

Contamos con dos conectores EXP compatibles con la inmensa totalidad de pantallas de este tipo. En el siguiente esquema podremos ver el esquema de pines disponibles:

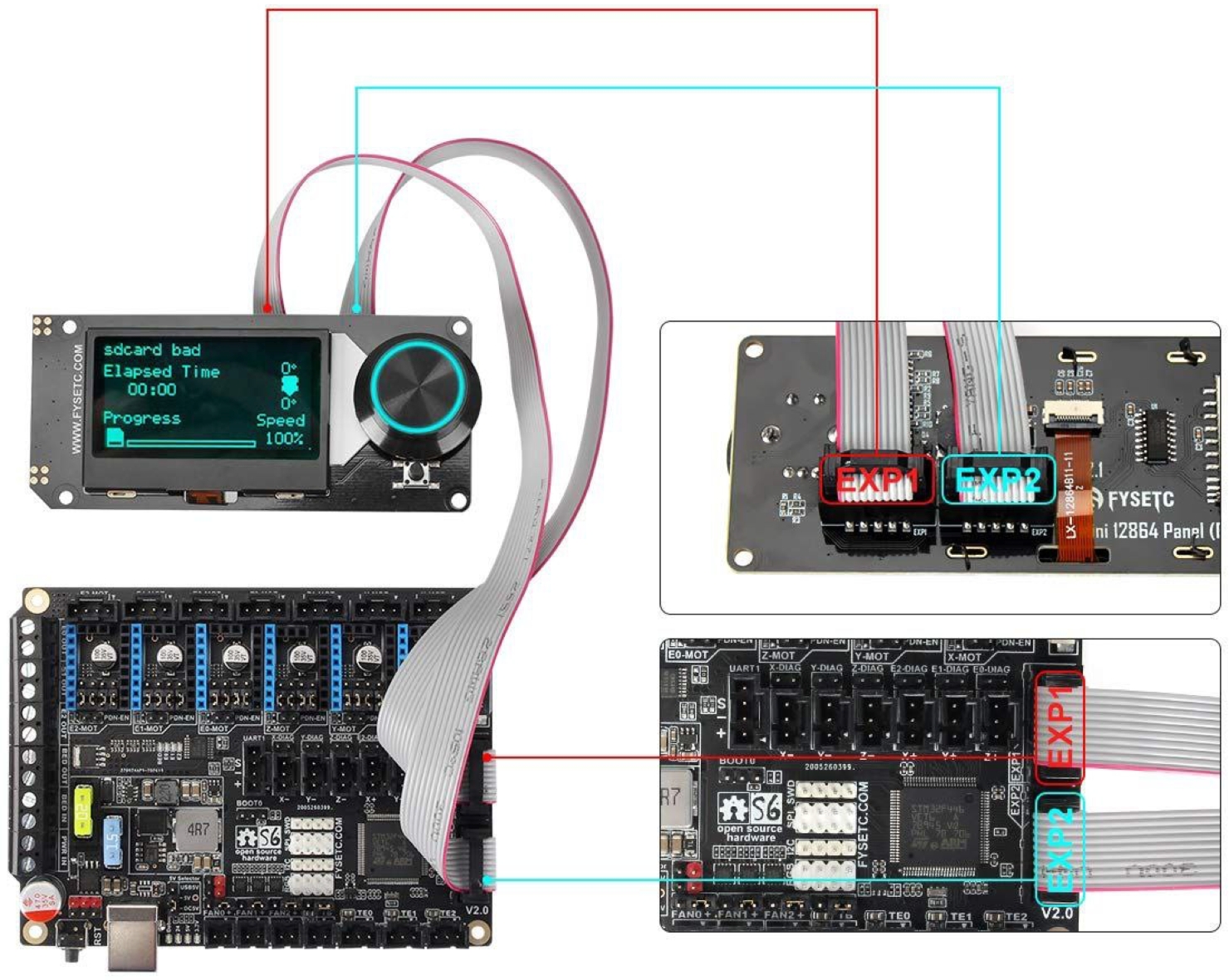

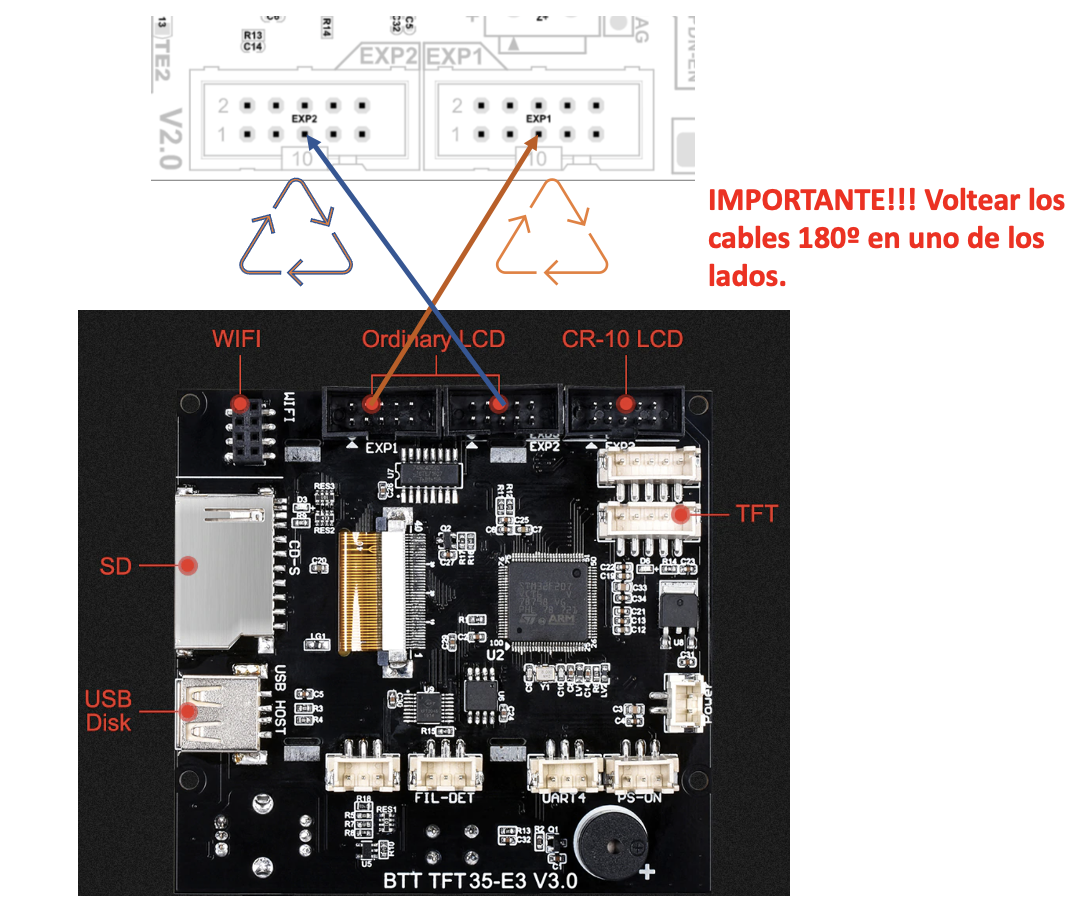

Ejemplo de conexiones para algunos modelos:

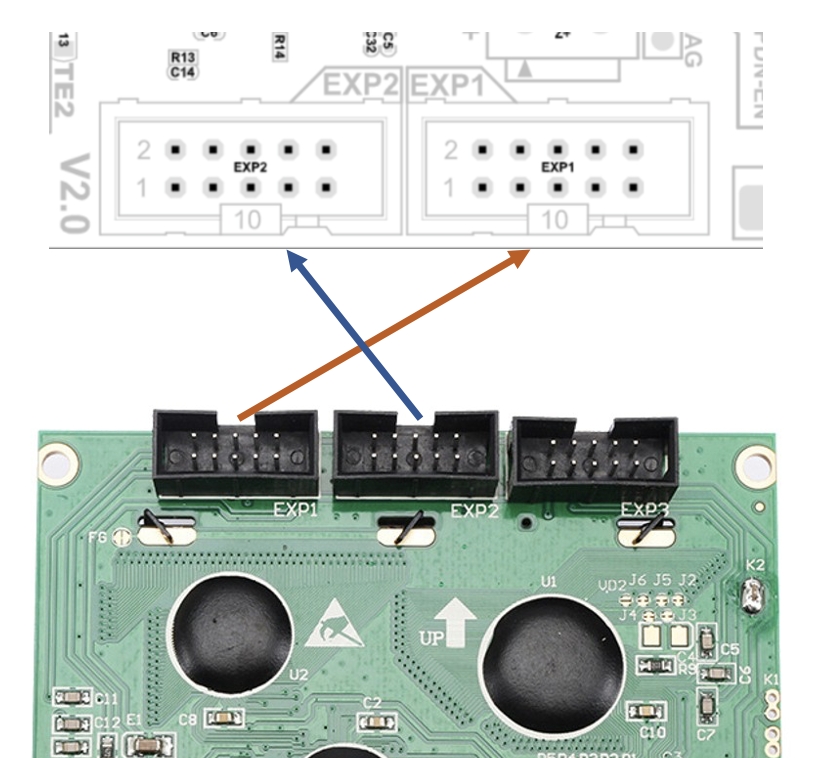

Una pequeƱa pero funcional pantalla para el modo emulaciĆ³n Marlin que con sus leds da mucho juego para personalizar tu impresora. En este caso su conexiĆ³n no podrĆ­a ser mĆ”s simple.

Conector UART/Serial

Contamos con hasta seis puertos USART/Serial para la conexiĆ³n de dispositivos serial como pantallas TFT, mĆ³dulos Wifi, adaptador USB para actualizaciĆ³n de firmware o similares.

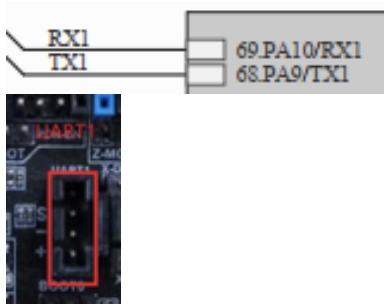

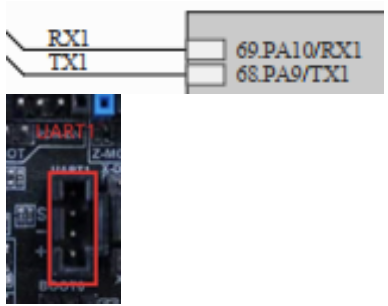

  • USART1 -RX1 y TX1- (PA10 y PA9 en UART)

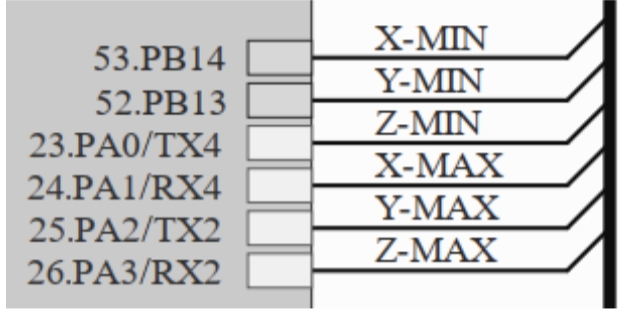

  • USART2 -RX2 y TX2- (PA3 y PA2 en Z-MAX y Y-MAX)

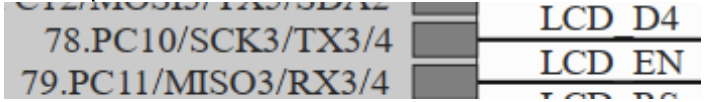

  • USART3 -RX3 y TX3- (PC11 y PC10 en EXP1 y conector FPC)

  • USART4 -RX4 y TX4- (PA1 y PA0 en X-MAX y Z-MIN)

  • USART5 -RX5 y TX5- (PD2 y SDA2 en EXP1)

  • USART6 -RX6 y TX6- (PC7 y PC6 en EXP2)

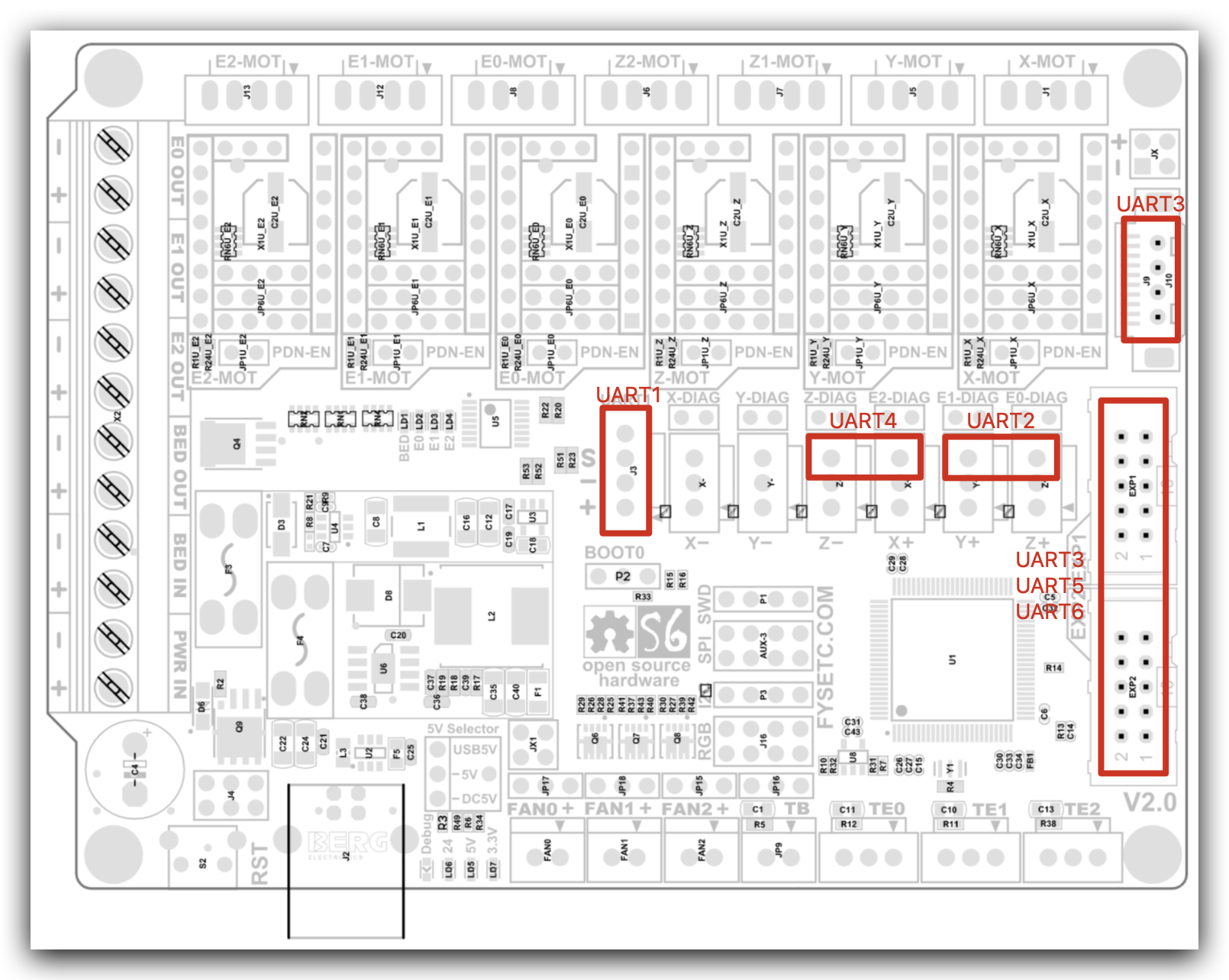

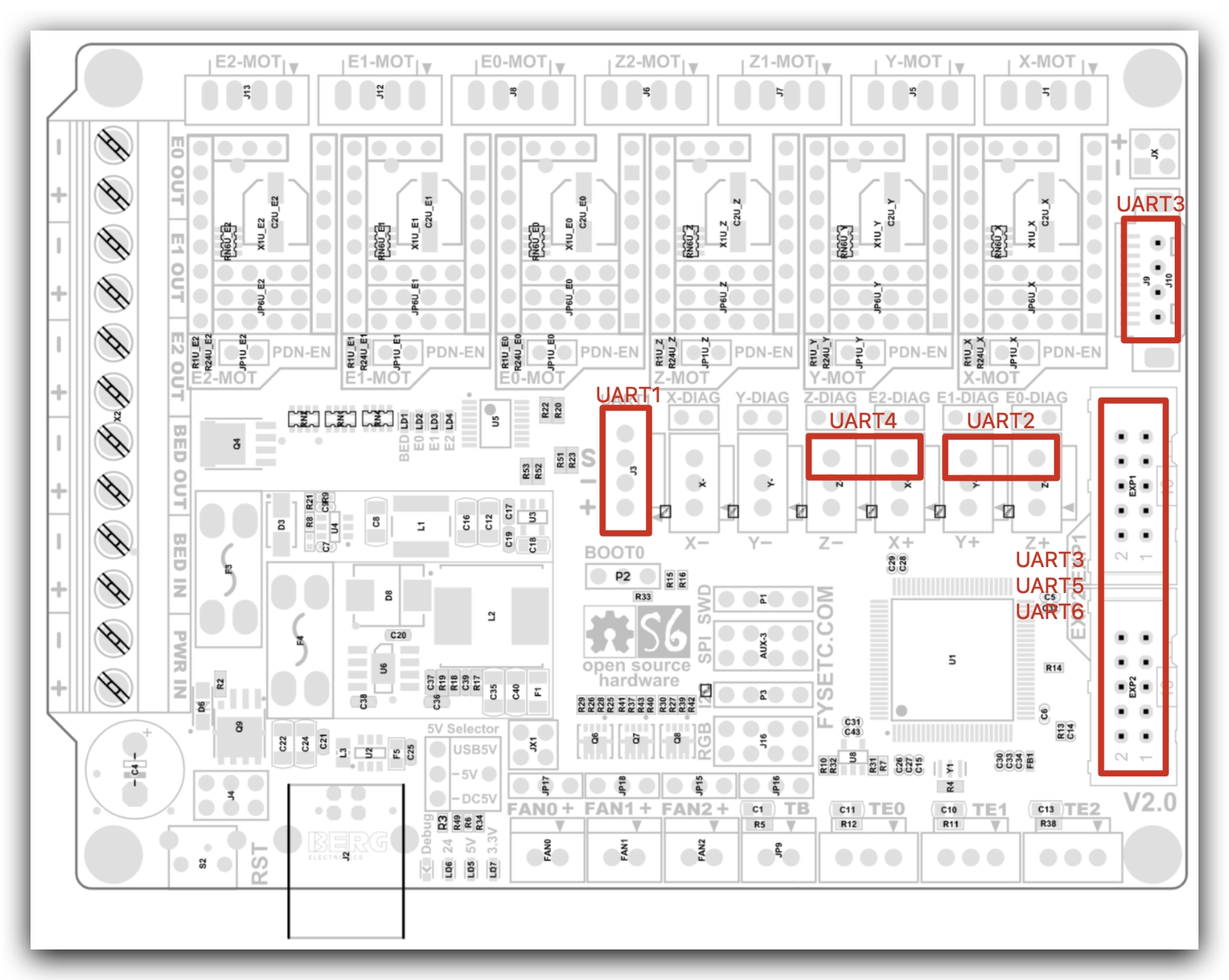

Esquema de posibles conexiones UART para Fysetc S6

Para definir estos USART/Serial en Marlin, recordar que a partir de Marlin 2.0.8 podemos usar hasta 3 puertos USART/Serial:

#define SERIAL_PORT -1 // 3DWORK USART USB
#define SERIAL_PORT_2 1 // 3DWORK USART1
#define SERIAL_PORT_3 3 // 3DWORK USART3 Example

Puedes tener mas detalle en la siguiente tabla:

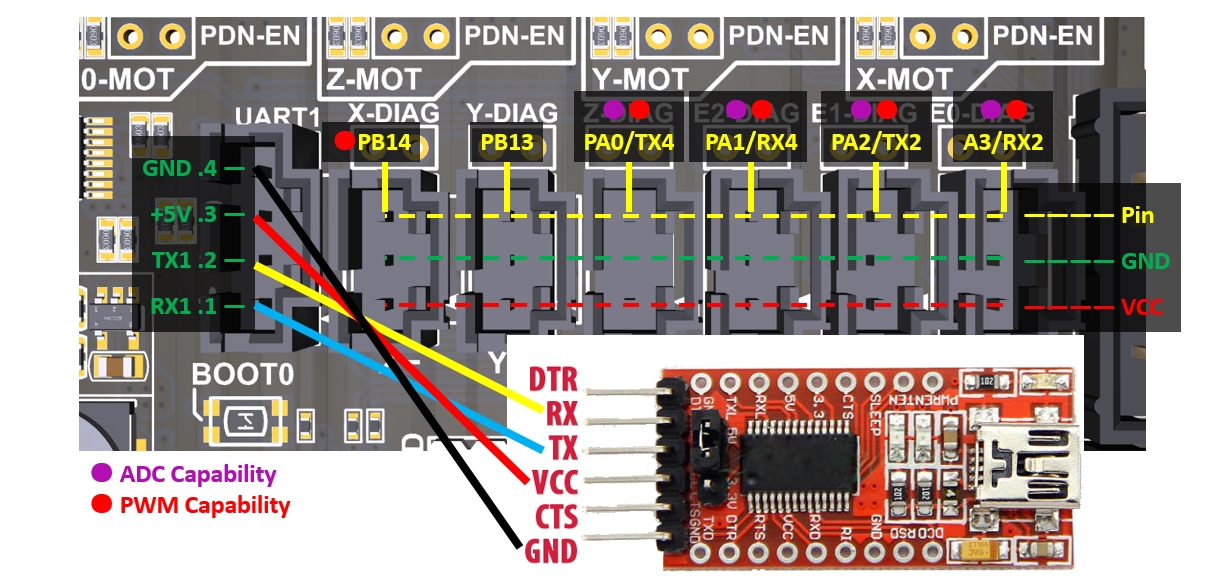

Ejemplo de conexiĆ³n de mĆ³dulo USB para actualizaciĆ³n de firmware.

Firmware

Fysetc S6 es compatible con los firmwares mĆ”s importantes, a continuaciĆ³n os dejamos un link a nuestras guĆ­as de configuraciĆ³n:

FYSETC S6 - MarlinFYSETC S6 - Klipper
